Ladebox für Telefon + Tablet

Die Tablets, Handys, E-Book-Reader, Digicams, Uhren und Konsolen-Controller werden immer mehr, und sie brauchen alle regelmäßig Strom. Um das Kabelgewirr und die Ladegerätvielfalt mal einzudämmen, habe ich eine Ladebox gebaut. Optimierungskriterien waren dabei die freie Konfigurier- und Nachrüstbarkeit auf neue Geräte - und natürlich hinreichend Platz. Herausgekommen ist eine Ladeschublade in einer (ebenfalls neugebauten) Kommode (Schubladenauszüge):

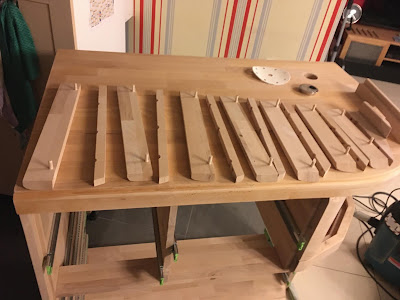

Sieben Plätze, zum Teil mehrfach besetzbar, sollen das Lade-Chaos in Zukunft eindämmen. Jeder Platz ist zusammengesetzt aus einer senkrechten Wange, und dem waagerechten Bodenteil. Die beiden Teile lassen sich über Holzdübel zusammenstecken und auch wieder auseinanderziehen. Das waagerechte Bodenteil hat am Rand Einkerbungen, die das Durchführen und Einklemmen von Ladekabeln erlauben. Hier sind die (noch ungeölten) Einzelteile:




Die Schublade selbst hat Auflagen, auf die die Einzelplätze aufgesetzt werden können. Darunter findet sich Platz für Ladegeräte, im Bild ein 10fach USB-Lader:


Das hintere Lager mit der Kabeldurchführung ist nicht geklebt, sondern nur mit Lamellos gesteckt. So können auch Kabel durchgeführt werden, die auf beiden Seiten "dick" sind. Jetzt können die Einzelleisten eingesetzt werden, und unten am Ladegerät angeschlossen werden. Kürzere Kabel wären natürlich schöner...


Aufgrund des Zulaufens in der Ecke hat jede Ladeleiste genau ihren Platz. Wenn alle platziert sind, wackelt nichts mehr:


Je nach Bedürfnis und aktuellen Geräten können Kabel jederzeit geändert und Ladegeräte hinzugefügt werden. Die ganze Ladebox ist als Schublade ausgeführt, die links an zwei Auszügen läuft. Eine 3fach-Kabelarmführung leitet das Kabel beim Ausziehen auf geordneten Wegen. Grundsätzlich lässt sich die Ladebox ohne Auszug bedienen, lediglich für das Umkonfektionieren erhöht der Auszug die Bequemlichkeit.


Aufgrund der guten Erfahrung ist noch eine autarke Variante (ohne Kommode drumherum) entstanden. Die Technik ist das Selbe - die Einzelplätze sind herausnehmbar, Kabel können durchgeführt werden:
